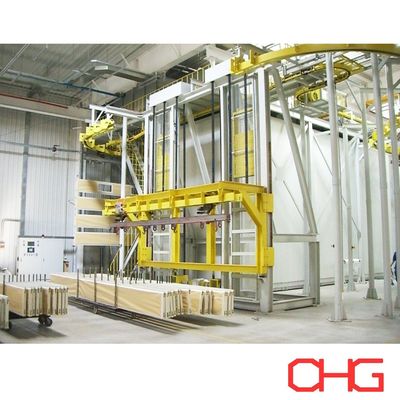

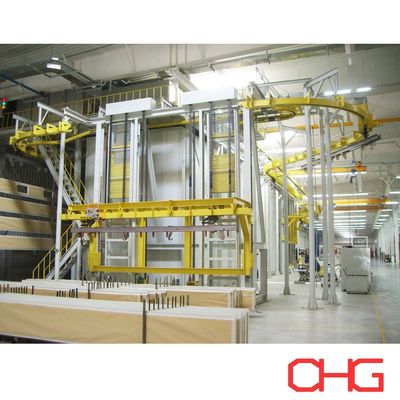

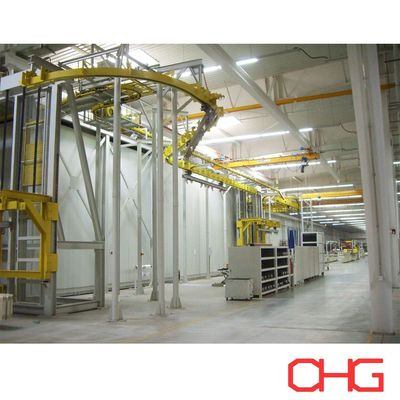

스틸 전기 제어 캐비닛의 코팅을 위한 오버헤드 컨베이어와 리프팅을 갖춘 파우더 코팅 라인

전기 제어 캐비닛용 분말 코팅 생산 라인

이 분체 코팅 생산 라인은 강철 전기 제어 캐비닛 및 인클로저 구성 요소의 표면 마감을 위해 특별히 설계되었습니다. 이 시스템은 자동 파우더 도포와 수동 터치업 스프레이를 결합하여 복잡한 캐비닛 구조와 오목한 영역에서도 일관된 코팅 품질을 달성합니다.

파우더 스프레이 부스는 고품질 PP(폴리프로필렌)로 제작되어 내약품성이 우수하고 유지관리가 용이하며 긴 수명을 자랑합니다. 자재 취급은 리프팅 스테이션이 있는 매달린 오버헤드 컨베이어 시스템을 통해 이루어지며, 코팅 공정 전반에 걸쳐 원활한 제품 이동과 효율적인 작업 흐름을 보장합니다.

생산 과정

이 라인은 신중하게 제어되는 작업 순서를 통해 코팅 품질과 생산 효율성을 모두 최적화하도록 설계되었습니다.

• 로딩 스테이션:컨베이어 캐리어가 로딩 위치에 정지하고 리프팅 장치가 하강하여 작업자가 안전하고 편리하게 작업물을 걸 수 있도록 도와줍니다.
• 스프레이 전처리:작업물은 전처리 섹션을 통해 단계별로 이동하며, 철저한 표면 준비를 보장하기 위해 전용 스프레이 및 청소 프로세스를 위해 각 단계에서 중지됩니다.
• 건조 섹션:전처리 후, 부품은 코팅 적용 전에 잔류 수분이 제거되는 건조 구역으로 들어갑니다.
• 자동 분말 코팅 부스:공작물은 약 1.5m/분의 공정 속도로 자동 스프레이 부스를 통해 지속적으로 이동합니다. 자동 스프레이 건은 균일한 코팅 적용 범위를 제공하며, 작업자는 필요할 때 추가 수동 스프레이를 수행할 수 있습니다.
• 수동 터치업 부스:추가 주의가 필요한 영역의 경우 작업물이 수동 스프레이 부스 내부에 멈춰 작업자가 모서리, 가장자리 및 복잡한 형상에 파우더를 정밀하게 도포할 수 있습니다.
• 분말 경화 오븐:코팅된 작업물은 경화 섹션을 통해 축적되어 운반되며, 여기서 분말이 녹고 흐르고 화학적으로 교차 결합되어 내구성 있는 보호 마감재를 형성합니다.
• 냉각 구역:경화 후 제품은 자연 냉각 영역을 통과하여 코팅을 안정화하고 부품 취급을 준비합니다.
• 하역 스테이션:리프팅 장치는 작업자가 완성된 구성품을 안전하고 효율적으로 하역할 수 있도록 다시 한 번 낮아집니다.

주요 특징

• 최적의 코팅 품질과 유연성을 위한 자동 + 수동 분말 도포.

• 내식성이 우수하고 유지관리가 용이한 PP분체분사부스입니다.

• 효율적인 자재 취급을 위한 리프팅 스테이션을 갖춘 현수형 컨베이어 시스템.

• 우수한 코팅 접착력을 보장하는 단계별 전처리 공정입니다.

• 수동 터치업 기능과 결합된 연속 자동 스프레이.

• 내구성 있고 균일한 코팅 성능을 위한 고품질 경화 시스템.

• 전기 캐비닛, 제어 인클로저, 스위치기어 하우징 및 기타 판금 제품에 적합한 유연한 설계입니다.

분체도장 공정

1. 표면 준비

금속 표면의 기름, 먼지, 오염 물질을 제거하기 위한 철저한 청소부터 시작하여 강력한 코팅 접착력을 위한 기반을 마련합니다.

2. 전처리

탈지, 인산염 처리 및 헹굼과 같은 화학적 전처리 공정은 내식성을 향상시키고 분체 코팅용 기판을 준비합니다.

3. 건조

전처리 후 공작물을 완전히 건조시켜 잔류 수분을 제거하고 코팅 품질을 보장합니다.

4. 분말 도포

자동 및 수동 스프레이 건을 사용하여 정전기로 대전된 분말 입자를 도포하여 전체 표면에 걸쳐 균일한 코팅층을 만듭니다.

5. 경화

코팅된 부품은 분말이 녹아 교차 결합되는 경화 오븐을 통과하여 견고하고 내구성이 있으며 매력적인 마감을 형성합니다.

6. 냉각

냉각을 제어하면 코팅이 안정화되고 기계적, 미적 특성이 보존됩니다.

7. 품질검사

완제품은 코팅두께, 외관, 접착성, 전체적인 마감품질 등을 검사하여 생산기준에 부합하는지 확인합니다.

맞춤형 솔루션

모든 분체 도장 생산 라인은 고객의 공작물 크기, 생산 능력, 코팅 요구 사항 및 공장 레이아웃에 따라 설계됩니다. 귀하의 기술 사양을 당사에 문의하시면 당사 엔지니어링 팀이 귀하의 제조 요구 사항에 맞는 맞춤형 제안을 제공할 것입니다.
