다양한 크기의 알루미늄 프로파일을 위한 최고 분체 도장 라인 맞춤형 기술 데이터

알루미늄 프로파일용 자동 분체 도장 라인

알루미늄 압출재용 고효율 코팅 시스템

이 자동 분체 도장 생산 라인은 다양한 길이, 단면, 구조 디자인의 알루미늄 프로파일 표면 마감을 위해 개발되었습니다. 이 시스템은 자동 분체 도포와 수동 보정 기능을 결합하여 표준 및 맞춤형 알루미늄 제품을 모두 처리하는 제조업체에게 실용적인 솔루션을 제공합니다.

작업물은 지정된 스테이션에서 수동 로딩 및 언로딩을 통해 오버헤드 컨베이어 시스템으로 생산 라인을 통해 운송됩니다. 이 구성은 다양한 프로파일 사양 및 생산 배치에 필요한 유연성을 유지하면서 안정적인 자재 취급을 제공합니다.

수동 보정 기능이 있는 자동 스프레이

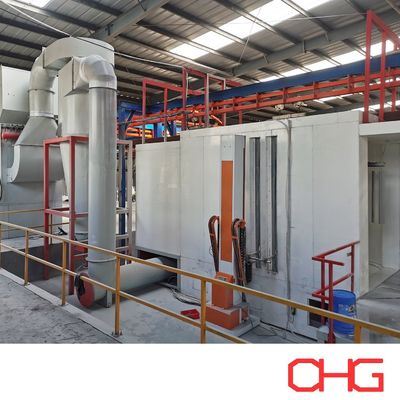

분체 도포 섹션은 자동 정전기 스프레이 건과 보조 수동 스프레이를 결합합니다.

자동 건은 주요 표면에 효율적이고 반복 가능한 분체 도포를 제공하며, 작업자는 다음과 같이 도달하기 어려운 영역을 수동으로 코팅할 수 있습니다.

• 깊은 홈

• 모서리 및 가장자리

• 복잡한 단면

• 오목한 표면

• 불규칙한 프로파일 구조

이 조합은 제품 디자인이 변경될 때 유연성을 희생하지 않고 코팅 일관성을 유지하는 데 도움이 됩니다.

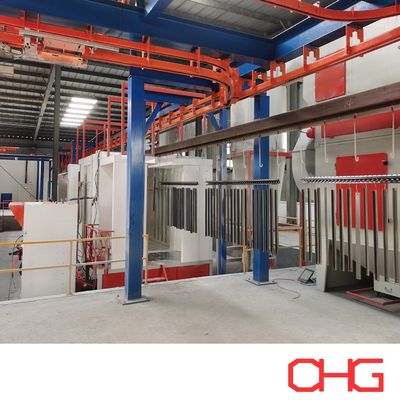

오버헤드 자재 취급 시스템

오버헤드 컨베이어는 다양한 처리 섹션 간에 프로파일을 지속적으로 운송하여 불필요한 취급을 줄이고 전반적인 생산 흐름을 개선합니다.

이 시스템은 다음과 같은 여러 가지 이점을 제공합니다.

• 작업장 공간의 효율적인 사용

• 안정적인 작업물 운송

• 처리 단계 간의 지속적인 연결

• 다양한 프로파일 길이에 대한 적응성

• 공장 레이아웃에 따른 유연한 컨베이어 라우팅

컨베이어 속도, 행거 간격, 적재 용량 및 라우팅은 필요한 생산량 및 작업물 사양에 따라 설계될 수 있습니다.

완전한 분체 도장 공정

1. 세척 및 표면 준비

화학 처리 전에 알루미늄 프로파일을 세척하여 오일, 먼지, 가공 잔류물 및 기타 오염 물질을 제거합니다.

적절하게 세척된 기판은 안정적인 전처리 결과와 강력한 코팅 접착력을 얻는 데 필수적입니다.

2. 화학적 전처리

세척된 프로파일은 부식 방지를 개선하고 분체 도장을 위한 표면을 준비하기 위해 적절한 화학적 변환 공정을 거칩니다.

제품 사양 및 필요한 성능에 따라 전처리 시스템에는 다음이 포함될 수 있습니다.

• 탈지

• 헹굼

• 표면 컨디셔닝

• 크로메이트 변환

• 크롬 프리 변환 처리

• 기타 알루미늄 전처리 공정

정확한 공정은 알루미늄 합금, 코팅 사양 및 필요한 부식 성능에 따라 선택됩니다.

3. 습기 건조

전처리 및 헹굼 후 작업물은 건조 오븐으로 들어가 잔류수를 제거합니다.

적절한 건조는 습기 관련 코팅 결함을 방지하고 정전기 분체 도포를 위한 안정적인 표면을 제공합니다.

4. 정전기 분체 스프레이

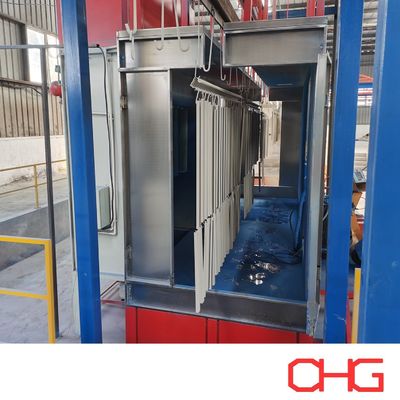

건조된 프로파일은 코팅을 위해 분체 스프레이 부스로 들어갑니다.

정전기적으로 충전된 분체 입자는 접지된 작업물에 끌려 균일한 코팅층을 생성합니다. 자동 스프레이 건은 주요 도포를 제공하며, 추가적인 커버리지가 필요한 경우 수동 보정을 사용할 수 있습니다.

스프레이 시스템은 건 수량, 왕복 장치 배열, 부스 구성 및 분체 회수 방법을 포함하여 생산 요구 사항에 따라 구성할 수 있습니다.

5. 열 경화

분체 도포 후 프로파일은 경화 오븐으로 이송됩니다.

제어된 온도 및 체류 시간 하에서 분체는 녹고, 흐르고, 가교되어 필요한 기계적 및 장식적 특성을 가진 연속적인 보호 필름을 형성합니다.

6. 냉각

완성된 프로파일은 경화 오븐을 떠난 후 냉각되어 코팅을 안정화하고 안전한 후속 취급을 가능하게 합니다.

7. 최종 검사

언로딩 또는 포장 전에 코팅 품질은 다음을 포함하여 필요한 사양에 따라 평가할 수 있습니다.

• 필름 두께

• 색상 및 외관

• 표면 결함

• 접착력

• 코팅 균일성

• 전반적인 마감 품질

주요 시스템 이점

• 다양한 알루미늄 프로파일 디자인에 적합

• 자동 스프레이는 생산성과 반복성을 향상시킵니다.

• 수동 보정은 복잡한 표면에 유연성을 제공합니다.

• 오버헤드 컨베이어는 작업장 활용도를 최적화합니다.

• 공정 구성은 다양한 코팅 표준에 맞게 조정할 수 있습니다.

• 모듈식 장비 설계는 생산 요구 사항에 따라 맞춤화할 수 있습니다.

생산 요구 사항에 맞춰 설계

고정된 표준 구성을 사용하는 대신 각 알루미늄 프로파일 분체 도장 라인은 실제 응용 분야에 맞게 설계될 수 있습니다.

주요 설계 요소는 다음과 같습니다.

• 최대 프로파일 치수 및 무게

• 필요한 생산 능력

• 색상 변경 횟수 및 빈도

• 전처리 사양

• 분체 도장 성능 요구 사항

• 사용 가능한 공장 치수

• 선호하는 가열 에너지

• 필요한 자동화 수준

이러한 매개변수를 기반으로 생산 시설에 적합한 공정 구성, 장비 레이아웃, 컨베이어 배열 및 자동화 솔루션을 개발할 수 있습니다.

맞춤형 알루미늄 프로파일 분체 도장 라인 제안을 위해 제품 및 생산 정보와 함께 문의하십시오.
