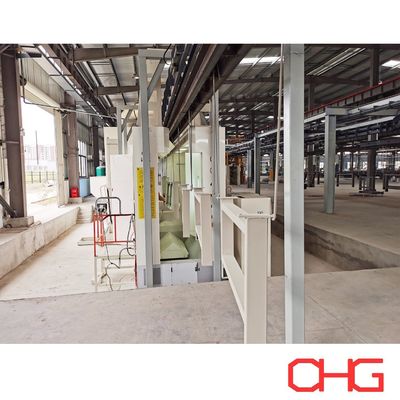

자동 파우더 코팅 라인 안정적인 생산 효율과 금속 부품에 대한 적응 가능한 코팅 솔루션을 제공합니다.

다양한 금속 부품용 자동 분체 도장 라인

동력 및 자유 컨베이어를 갖춘 유연한 분체 도장 시스템

이 자동 분체 도장 생산 라인은 다양한 치수, 무게, 모양 및 구조적 특성을 가진 산업용 금속 부품을 위해 설계되었습니다. 자동 정전기 분체 스프레이, 수동 보정 및 동력 및 자유 오버헤드 컨베이어를 결합하여 이 시스템은 광범위한 금속 제품에 대한 효율적이고 적응 가능한 코팅 솔루션을 제공합니다.

분체 스프레이 부스는 내구성이 뛰어난 PP(폴리프로필렌) 소재로 제작되어 우수한 내화학성 및 내식성을 제공하여 안정적인 장기 작동을 보장합니다.

수동 로딩 및 언로딩은 다양한 작업물 형상을 처리할 때 추가적인 유연성을 제공하며, 자동 이송 및 스프레이 섹션은 안정적인 생산 효율성과 일관된 코팅 품질을 유지하는 데 도움이 됩니다.

수동 보정 기능이 있는 자동 스프레이

분체 도포 시스템은 자동 스프레이 건과 보조 수동 코팅을 결합합니다.

자동 건은 주요 스프레이 작업을 수행하여 표준 표면에 반복 가능한 분체 도포를 제공합니다. 수동 보정 스테이션을 통해 작업자는 자동 건이 도달하기 어려운 영역에 추가 분체를 도포할 수 있습니다.

이 구성은 특히 다음과 같은 제품에 유용합니다.

• 복잡한 형상

• 오목한 부분

• 모서리 및 가장자리

• 용접 구조물

• 불규칙한 표면

• 동일한 라인에서 다양한 제품 구성

자동 및 수동 스프레이의 조합은 생산 효율성과 코팅 유연성 간의 실용적인 균형을 제공합니다.

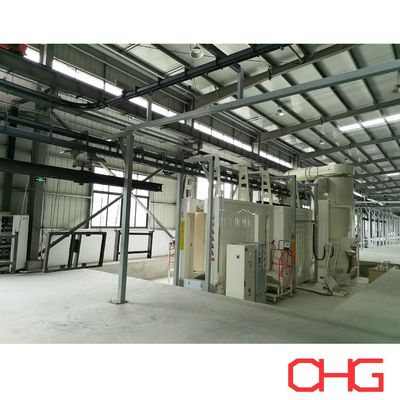

PP 분체 스프레이 부스

스프레이 부스는 산업용 분체 도장 응용 분야에 적합한 폴리프로필렌(PP) 소재로 제작되었습니다.

주요 특징은 다음과 같습니다.

• 우수한 내화학성

• 내식성 구조

• 내구성 있는 성능

• 편리한 청소 및 유지 보수

• 다양한 작업물 치수에 대한 적응성

부스 치수, 자동 건 배열, 수동 스프레이 위치, 추출 시스템 및 분체 회수 구성은 특정 생산 요구 사항에 따라 설계될 수 있습니다.

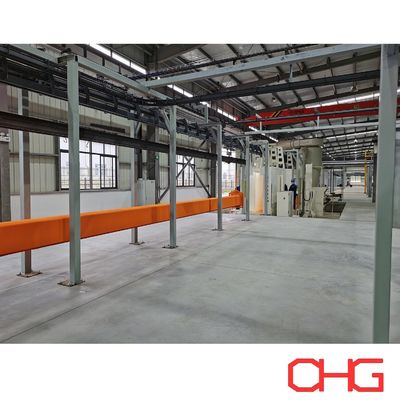

동력 및 자유 오버헤드 컨베이어 시스템

동력 및 자유 컨베이어는 생산 라인의 다양한 섹션 간에 작업물을 이송합니다.

기존의 연속 이동 컨베이어와 비교할 때 동력 및 자유 시스템은 개별 캐리어 제어에 더 큰 유연성을 제공합니다. 라인 구성에 따라 작업물은 공정 요구 사항에 따라 이송, 정지, 축적 또는 해제될 수 있습니다.

주요 이점은 다음과 같습니다.

• 유연한 캐리어 이동

• 다양한 작업물의 안정적인 이송

• 축적 기능

• 작업장 공간의 효율적인 사용

• 다양한 공정 시간에 대한 적응성

• 유연한 생산 일정

컨베이어 용량, 캐리어 간격, 속도, 행거 설계 및 라우팅은 작업물 및 필요한 생산량에 따라 결정됩니다.

수동 로딩 및 언로딩

전용 수동 로딩 및 언로딩 영역을 통해 작업자는 개별 형상에 따라 작업물을 배치하고 제거할 수 있습니다.

이 배열은 각 작업물 구성에 대한 전용 자동 처리 시스템을 요구하지 않고 유연성을 제공하므로 여러 제품 유형을 포함하는 생산에 적합합니다.

로딩 배열 및 행거는 다음을 기준으로 맞춤 설정할 수 있습니다.

• 제품 치수

• 작업물 무게

• 걸이 지점

• 제품 방향

• 필요한 코팅 범위

• 생산 능력

일반적인 분체 도장 공정

완전한 분체 도장 생산 라인은 일반적으로 표면 처리, 건조, 분체 도포, 경화 및 냉각을 포함한 후 완제품을 언로드합니다.

1. 표면 준비

금속 작업물은 먼저 후속 처리 및 코팅을 방해할 수 있는 오염 물질을 제거하기 위해 세척됩니다.

기판 및 초기 표면 상태에 따라 준비 과정에서 다음을 제거할 수 있습니다.

• 기름 및 그리스

• 먼지 및 때

• 처리 잔류물

• 기타 표면 오염 물질

효과적인 표면 세척은 안정적인 전처리 및 코팅 성능의 기반을 제공합니다.

2. 화학적 전처리

초기 세척 후 작업물은 적절한 화학적 전처리 공정을 거칩니다.

정확한 공정은 기판 재료 및 필요한 부식 방지 성능에 따라 달라집니다. 다양한 프로젝트에서 다음과 같은 공정을 사용할 수 있습니다.

• 탈지

• 헹굼

• 인산염 처리

• 변환 처리

• 수동화

• 최종 헹굼

전처리는 코팅 접착력을 향상시키고 전체 코팅 시스템의 내식성에 기여합니다.

3. 습기 건조

전처리 후 분체 도포 전에 잔류 습기를 제거해야 합니다.

작업물은 정전기 스프레이를 위한 깨끗하고 건조한 표면을 제공하기 위해 제어된 조건에서 건조 섹션을 통과합니다.

4. 정전기 분체 도포

준비된 작업물은 분체 스프레이 부스로 들어가며, 이곳에서 정전기 충전된 분체가 접지된 금속 표면에 도포됩니다.

자동 스프레이 건은 주요 코팅 도포를 제공하며, 수동 보정은 복잡하거나 도달하기 어려운 영역에 사용할 수 있습니다.

스프레이 시스템은 다음을 달성하도록 설계되었습니다.

• 일관된 분체 분포

• 안정적인 코팅 두께

• 효율적인 분체 도포

• 필요한 표면의 완전한 커버리지

• 반복 가능한 마감 품질

5. 분체 경화

스프레이 후 코팅된 작업물은 경화 오븐으로 이송됩니다.

제어된 경화 조건에서 분체는 녹고, 흐르고, 화학적으로 가교되어 연속적인 코팅 필름을 형성합니다.

경화 온도 및 체류 시간은 분체 사양, 작업물 재료, 두께 및 필요한 코팅 성능에 따라 결정됩니다.

6. 냉각

경화 오븐을 떠난 후 코팅된 제품은 냉각 단계로 들어갑니다.

충분한 냉각은 완성된 코팅을 안정화하고 검사 및 언로딩 중에 작업물을 안전하게 취급할 수 있도록 합니다.

7. 최종 품질 검사

완제품은 필요한 코팅 사양에 따라 검사할 수 있습니다.

일반적인 검사 항목은 다음과 같습니다.

• 코팅 두께

• 표면 외관

• 색상 및 광택

• 접착력

• 코팅 균일성

• 눈에 보이는 표면 결함

검사 요구 사항은 고객의 제품 및 품질 표준에 따라 정의될 수 있습니다.

주요 장점

이 자동 분체 도장 라인은 다음을 제공합니다.

• 다양한 금속 부품의 유연한 처리

• 효율적인 생산을 위한 자동 스프레이

• 복잡한 형상을 위한 수동 보정

• 내구성 있는 PP 스프레이 부스 구조

• 유연한 동력 및 자유 자재 취급

• 다양한 제품 유형에 대한 적응성

• 일관되고 반복 가능한 코팅 품질

• 맞춤형 장비 구성

맞춤형 분체 도장 생산 라인

당사의 분체 도장 라인은 단일 표준 구성에 기반하지 않습니다. 각 시스템은 고객의 실제 제품, 생산 요구 사항 및 공장 조건에 따라 설계됩니다.

라인 설계에 대한 중요 정보는 다음과 같습니다.

• 작업물 재료

• 최대 치수 및 무게

• 제품 도면 또는 사진

• 필요한 시간당 또는 일일 용량

• 전처리 요구 사항

• 분체 도장 사양

• 색상 수 및 색상 변경 빈도

• 사용 가능한 공장 치수

• 선호하는 가열 에너지

• 필요한 자동화 수준

이러한 매개변수를 기반으로 적절한 공정 흐름, 장비 레이아웃, 동력 및 자유 컨베이어 구성, 스프레이 시스템, 경화 솔루션 및 제어 시스템을 개발할 수 있습니다.

맞춤형 기술 제안 및 견적을 위해 제품 정보 및 생산 요구 사항을 알려주시면 연락 주십시오.
