분체 도장 적용 전 금속 표면 세척 및 화학적 컨디셔닝을 위한 종합 전처리 라인

파우더 코팅 라인을 위한 자동 스프레이 전처리 시스템

파우더 코팅 전 산업용 금속 표면 준비

스프레이 전처리 시스템은 완전한 파우더 코팅 생산 라인의 필수적인 부분입니다. 주요 기능은 금속 작업물에서 기름, 먼지, 가공 잔류물 및 기타 오염 물질을 제거하는 동시에 후속 파우더 도포를 위해 기판을 화학적으로 준비하는 것입니다.

작동 중 작업물은 밀폐된 처리 구역을 통과하며, 이곳에서 세척, 헹굼 및 전환 처리 용액이 전략적으로 배치된 스프레이 노즐을 통해 적용됩니다. 적절하게 구성된 전처리 공정은 파우더 코팅 접착력, 부식 방지 및 전반적인 마감 일관성을 향상시키는 데 도움이 됩니다.

공정 순서, 처리 화학 물질, 단계 수, 장비 치수 및 작동 매개변수는 작업물 재료, 표면 상태, 생산 능력 및 요구되는 코팅 성능에 따라 맞춤 설정할 수 있습니다.

스프레이 전처리 시스템 작동 방식

작업물은 생산 라인 컨베이어에 의해 일련의 처리 구역을 통해 운반됩니다. 펌프는 개별 탱크에서 작업물 주위에 배치된 스프레이 파이프 및 노즐로 필요한 공정 액체를 순환시킵니다.

각 단계는 제품이 다음 구역으로 이동하기 전에 특정 세척, 헹굼 또는 화학 처리 기능을 수행합니다.

일반적인 공정은 다음과 같습니다:

탈지 및rarr; 물 헹굼 및rarr; 전환 처리 및rarr; 물 헹굼 및rarr; 최종 헹굼 및rarr; 수분 건조

제품 또는 코팅 사양에서 요구하는 경우 추가 처리 단계를 통합할 수 있습니다.

주요 전처리 단계

1. 탈지 및 세척

첫 번째 화학 처리는 제조, 가공, 보관 및 취급 중에 축적된 오염 물질을 제거합니다.

일반적인 오염 물질은 다음과 같습니다:

• 기름 및 그리스

• 먼지 및 때

• 가공유

• 지문

• 제조 잔류물

• 기타 표면 오염

세척 용액은 여러 노즐을 통해 작업물에 분사되어 필요한 표면과의 효과적인 접촉을 제공합니다.

철저한 탈지는 깨끗한 기판을 만들고 후속 화학 처리를 위해 작업물을 준비합니다.

2. 물 헹굼

탈지 후 제품은 하나 이상의 헹굼 구역을 통과합니다.

헹굼 단계는 다음 처리 공정 전에 작업물에서 잔류 세척 화학 물질 및 오염 물질을 제거합니다.

효과적인 헹굼은 또한 다음을 돕습니다:

• 화학 물질 운반 감소

• 공정 탱크 간 오염 제한

• 더 안정적인 욕조 조건 유지

• 전반적인 전처리 일관성 향상

공정 요구 사항에 따라 여러 헹굼 단계 또는 캐스케이드 헹굼을 통합할 수 있습니다.

3. 표면 컨디셔닝

선택한 화학 공정에서 요구하는 경우 전환 처리 전에 표면 컨디셔닝 단계를 통합할 수 있습니다.

단순히 표면 거칠기를 증가시키는 대신, 이 단계는 후속 전환 공정을 위한 더 적합하고 균일한 표면 조건을 설정하는 데 사용됩니다.

표면 컨디셔닝의 필요성은 기판 재료 및 선택한 전처리 화학 물질에 따라 달라집니다.

4. 전환 처리

세척 및 헹굼 후 금속 표면은 코팅 접착력 및 부식 성능을 향상시키기 위해 적절한 전환 처리를 거칠 수 있습니다.

기판 및 프로젝트 요구 사항에 따라 처리 옵션은 다음과 같습니다:

• 철 인산염 처리

• 아연 인산염 처리

• 기타 전환 코팅 공정

• 필요한 경우 부동태화

정확한 화학 공정은 작업물 재료, 요구되는 내식성, 파우더 코팅 사양 및 적용 가능한 품질 표준에 따라 선택해야 합니다.

5. 최종 헹굼

전환 처리 후 추가 헹굼은 건조 전에 원치 않는 화학 잔류물을 제거합니다.

최종 헹굼 구성은 선택한 화학 공정 및 요구되는 표면 품질에 따라 설계할 수 있습니다.

필요한 경우 정제수 또는 탈이온수를 최종 헹굼 단계에 통합할 수도 있습니다.

6. 수분 건조

파우더 스프레이 부스에 들어가기 전에 처리된 작업물에서 잔류 물을 제거해야 합니다.

건조 구역은 제품이 충분히 건조된 표면으로 파우더 도포 단계에 도달하도록 제어된 가열을 제공합니다.

적절한 수분 제거는 코팅 결함을 줄이는 데 도움이 되며 정전식 파우더 스프레이에 안정적인 조건을 제공합니다.

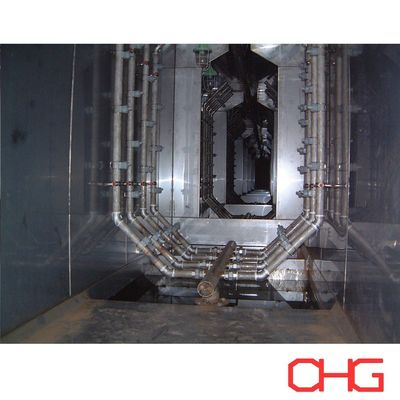

스프레이 순환 시스템

효율적인 액체 순환은 전처리 장비의 중요한 부분입니다.

각 공정 단계에는 다음과 같은 구성 요소를 통합할 수 있습니다:

• 공정 탱크

• 순환 펌프

• 스프레이 파이프

• 스프레이 노즐

• 필터

• 가열 장비

• 액체 레벨 제어

• 배관 및 밸브

스프레이 노즐 배열은 작업물 치수 및 형상에 따라 설계되어 효과적인 처리 범위를 제공합니다.

펌프 용량, 스프레이 압력, 노즐 수량 및 파이프 배열은 고정된 표준 구성이 아닌 실제 공정 요구 사항에 따라 선택됩니다.

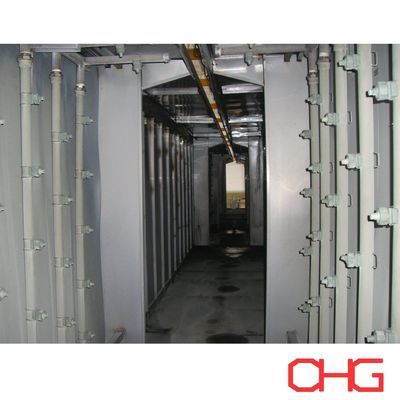

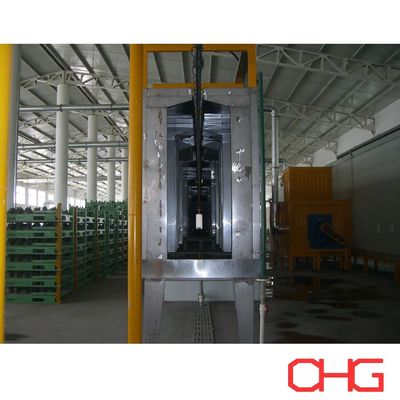

밀폐형 전처리 터널

스프레이 처리 구역은 일반적으로 스프레이 액체를 담고 개별 화학 공정을 분리하기 위해 전처리 터널 내에 밀폐됩니다.

터널 및 공정 탱크는 각 처리 단계에서 사용되는 화학 물질에 따라 적합한 내식성 재료로 제조될 수 있습니다.

장비 설계에는 다음이 포함될 수 있습니다:

• 접근 도어

• 검사 구역

• 배수 장치

• 미스트 방지

• 유지 보수 접근

• 처리 구역 간 분리

전체 터널 길이는 컨베이어 속도, 필요한 처리 시간, 공정 단계 수 및 작업물 치수에 의해 결정됩니다.

자동 공정 제어

전처리 시스템은 생산 라인의 PLC 및 HMI 제어 시스템과 통합될 수 있습니다.

프로젝트 요구 사항에 따라 시스템은 다음을 제어하거나 모니터링할 수 있습니다:

• 욕조 온도

• 펌프 작동

• 스프레이 압력

• 액체 레벨

• 가열 장비

• 컨베이어 작동

• 공정 순서

• 장비 상태

• 경보 조건

화학 농도는 필요한 경우 적절한 계측기 및 화학 물질 투여 시스템을 사용하여 모니터링하거나 관리할 수도 있습니다.

중앙 집중식 제어는 반복 가능한 작동 조건을 유지하는 데 도움이 되며 생산 관리를 단순화합니다.

주요 장점

• 효율적인 표면 세척: 고압 순환 및 적절하게 배열된 스프레이 노즐은 연속적으로 운반되는 금속 부품에 대한 효과적인 세척 및 화학 처리를 제공합니다.
• 일관된 전처리 품질: 제어된 공정 조건은 파우더 도포 전 반복 가능한 표면 준비를 유지하는 데 도움이 됩니다.
• 향상된 코팅 접착력: 오염 물질을 제거하고 적절한 전환 처리를 적용하면 후속 파우더 코팅에 적합한 기판이 생성됩니다.
• 향상된 부식 방지: 올바르게 선택된 전처리 공정은 전체 코팅 시스템의 내식성에 크게 기여할 수 있습니다.
• 연속 생산: 스프레이 전처리는 컨베이어식 파우더 코팅 라인과 쉽게 통합되어 작업물이 표면 처리에서 건조 및 파우더 도포까지 연속적으로 이동할 수 있습니다.
• 유연한 공정 구성: 처리 단계 수, 화학 공정, 터널 치수, 스프레이 시스템 및 자동화 수준은 모두 특정 응용 분야에 맞게 조정할 수 있습니다.

일반적인 응용 분야

스프레이 전처리 시스템은 다음과 같은 다양한 산업용 금속 제품에 사용할 수 있습니다:

• 자동차 부품

• 전기 캐비닛 및 인클로저

• 금속 가구

• 보관 랙 및 선반

• HVAC 부품

• 기계 부품

• 농업 장비

• 금속 문 및 프레임

• 강철 제품 제작

• 일반 산업용 금속 부품

강철, 아연 도금 강철, 알루미늄 및 기타 적합한 기판에 대해 다양한 공정 구성을 개발할 수 있습니다.

맞춤형 스프레이 전처리 솔루션

각 전처리 시스템은 고객의 제품 및 요구되는 코팅 성능에 따라 설계됩니다.

시스템 설계를 위한 중요 정보는 다음과 같습니다:

• 작업물 재료

• 최대 치수 및 무게

• 처리 전 표면 상태

• 요구되는 생산 능력

• 컨베이어 속도

• 요구되는 내식성

• 전처리 화학 공정

• 사용 가능한 공장 치수

• 수질 및 공급 조건

• 가열 에너지원

• 폐수 처리 요구 사항

• 요구되는 자동화 수준

이러한 매개변수를 기반으로 전처리 공정, 스프레이 터널, 공정 탱크, 순환 펌프, 노즐 배열, 가열 시스템, 수분 건조 구역, 제어 시스템 및 전체 파우더 코팅 라인과의 통합을 포함하는 맞춤형 솔루션을 개발할 수 있습니다.

맞춤형 스프레이 전처리 시스템 제안을 위해 작업물 및 생산 정보와 함께 문의하십시오.
