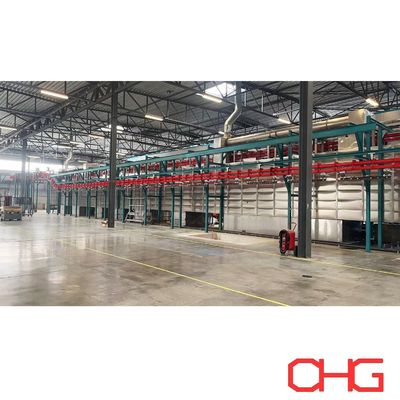

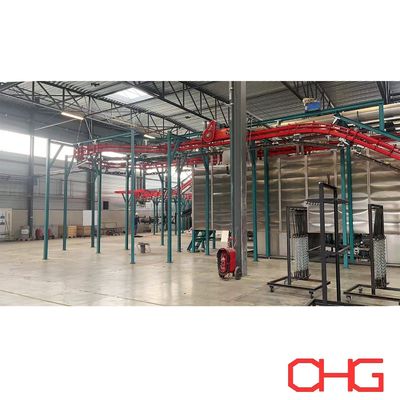

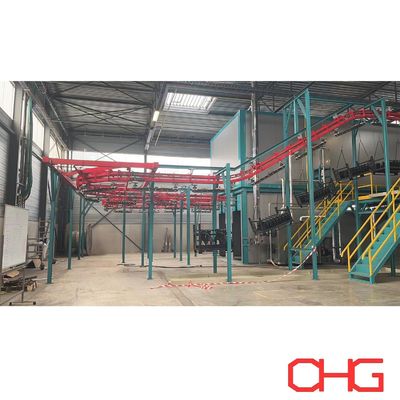

분체 도장 라인을 위한 내열 소재 특징 맞춤형 파워 앤 프리 오버헤드 컨베이어 시스템

코팅 생산 라인을 위한 동력 및 자유 컨베이어 시스템

산업용 코팅 공정을 위한 유연한 오버헤드 자재 처리

전동 및 자유 컨베이어 시스템은 자동화된 분말 코팅, 액체 페인팅, 전처리 및 기타 산업 마감 라인을 위한 유연한 공작물 운송을 제공합니다.

기존의 연속 이동 오버헤드 컨베이어와 달리 파워 앤 프리 컨베이어는 구동 트랙을 캐리어 트랙에서 분리합니다. 이러한 배열을 통해 개별 운송업체는 다양한 생산 프로세스의 요구 사항에 따라 중지, 축적, 해제 및 전송이 가능합니다.

처리 시간이 서로 다른 여러 처리 단계가 포함된 코팅 라인의 경우 이러한 유연성을 통해 모든 작업물이 동일한 속도로 연속적으로 이동할 필요 없이 재료 흐름을 조정할 수 있습니다.

동력 및 자유 컨베이어의 작동 방식

시스템은 일반적으로 두 개의 조정된 트랙으로 구성됩니다.

• 파워 트랙(Power Track): 원동력을 제공하는 지속적으로 구동되는 체인을 포함합니다.

• 프리 트랙: 공작물을 운반하는 개별 캐리어를 지원합니다.

결합 및 분리 메커니즘을 통해 캐리어는 동력 체인과 함께 이동하거나 지정된 위치에 정지 상태를 유지할 수 있습니다.

이를 통해 생산 라인의 다양한 영역을 자체 프로세스 요구 사항에 따라 운영할 수 있습니다.

예를 들어, 운송업체는 다음을 수행할 수 있습니다.

• 전처리 구간을 통해 연속적으로 이동

• 적재 또는 하역장에서 정차

• 스프레이 부스 전에 축적

• 경화 오븐에 들어가기 전에 기다리세요

• 서로 다른 컨베이어 섹션 간 이동

• 필요한 경우 다양한 프로세스 경로를 따르십시오.

실제 컨베이어 구성은 코팅 공정, 작업물 특성, 생산 능력 및 공장 레이아웃에 따라 설계됩니다.

주요 특징

독립항공사 이동

파워 앤 프리(Power and Free) 컨베이어의 주요 장점 중 하나는 전체 컨베이어 시스템 내에서 개별 캐리어를 독립적으로 제어할 수 있다는 것입니다.

운송업체는 다음과 같습니다.

• 운송됨

• 중지됨

• 누적

• 출시된

• 색인이 생성됨

• 프로세스 섹션 간 전송

이는 기본 연속 오버헤드 컨베이어보다 훨씬 더 큰 생산 유연성을 제공합니다.

캐리어 축적

공작물은 표면 처리, 스프레이, 경화, 냉각, 검사 및 기타 생산 단계에서 다양한 체류 시간을 요구하는 경우가 많습니다.

축적 영역을 통해 운송업체는 전체 컨베이어 시스템을 멈추지 않고 기다릴 수 있습니다.

이는 사이클 시간이 서로 다른 장비 간의 생산 흐름 균형을 맞추는 데 특히 유용합니다.

오버헤드 컨베이어 레이아웃

컨베이어 오버헤드를 설치하면 사용 가능한 작업장 공간을 효율적으로 활용할 수 있습니다.

시스템은 다음 작업에 더 많은 바닥 공간을 확보하면서 생산 영역 위로 공작물을 운반할 수 있습니다.

• 전처리 장비

• 스프레이 부스

• 분말 회수 시스템

• 오븐

• 운영자 스테이션

• 재료 저장

• 유지보수 액세스

컨베이어 경로는 사용 가능한 공장 치수 및 장비 배열에 맞게 조정할 수 있습니다.

맞춤형 캐리어 및 행거

캐리어 디자인은 실제 운송되는 제품에 따라 결정됩니다.

중요한 엔지니어링 요소는 다음과 같습니다.

• 공작물 치수

• 개별 제품 중량

• 통신사당 제품 수

• 무게중심

• 교수형 방향

• 필수 간격

• 코팅 접근성

• 오븐 정리

• 적재 및 하역 방법

경량 부품, 대형 가공 제품 또는 중공업 공작물을 위해 다양한 캐리어와 행거를 개발할 수 있습니다.

유연한 생산 경로

생산 공정에서 필요한 경우 Power and Free 컨베이어는 스위치와 이송 섹션을 통합하여 다양한 자재 경로를 생성할 수 있습니다.

이는 다음과 같은 경우에 유용할 수 있습니다.

• 제품마다 다른 코팅 공정이 필요합니다.

• 특정 공작물은 공정 단계를 우회해야 합니다.

• 여러 생산 경로에서 공통 장비를 공유합니다.

• 완충 지역은 필수입니다

• 다양한 로딩 또는 언로딩 스테이션이 사용됩니다.

라우팅 요구 사항은 실제 프로세스 흐름에 따라 생산 라인 설계 단계에서 결정되어야 합니다.

코팅 장비와의 통합

파워 및 프리 컨베이어는 다음을 포함하여 전체 코팅 생산 라인의 다양한 섹션과 통합될 수 있습니다.

• 스프레이 전처리 시스템

• 침지 전처리 시스템

• 수분 건조 오븐

• 분말 스프레이 부스

• 자동 분말 분사 장비

• 수동 터치업 스테이션

• 액체 도장 부스

• 경화 오븐

• 냉각 구역

• 검사소

• 적재 및 하역 구역

컨베이어 레이아웃은 생산 라인 전반에 걸쳐 적절한 공작물 위치 지정 및 프로세스 타이밍을 유지하기 위해 장비 배열과 조정됩니다.

컨베이어 제어 시스템

컨베이어는 코팅 라인의 전체 PLC 및 HMI 제어 시스템에 통합될 수 있습니다.

프로젝트 구성에 따라 제어 시스템은 다음을 관리할 수 있습니다.

• 캐리어 이동

• 정지 및 해제 기능

• 축적 구역

• 컨베이어 속도

• 프로세스 라우팅

• 장비 연동

• 공작물 포지셔닝

• 생산 순서

• 오류 경보

• 운영상태

센서 및 감지 장치를 주요 위치에 통합하여 캐리어 위치를 모니터링하고 다른 생산 장비와 컨베이어 이동을 조정할 수 있습니다.

안전 및 운영 보호

동력 및 자유 컨베이어 시스템은 레이아웃 및 작동 조건에 따라 적절한 기계적, 전기적 보호가 필요합니다.

프로젝트에 따라 시스템은 다음을 통합할 수 있습니다.

• 비상 정지 장치

• 캐리어 감지

• 과부하 보호

• 컨베이어 인터록

• 위치 모니터링

• 기계적 보호

• 필요한 경우 충돌 방지 제어

• 오류 및 경보 표시

안전 조치는 컨베이어 구성, 작업물 특성, 작동 환경 및 적용 가능한 프로젝트 요구 사항에 따라 결정됩니다.

코팅 생산 라인의 장점

• 유연한 프로세스 타이밍:다양한 코팅 공정에는 매우 다른 체류 시간이 필요할 수 있습니다. 독립적인 운송업체 제어를 통해 하나의 생산 시스템 내에서 이러한 단계를 더 쉽게 조정할 수 있습니다.
• 생산 버퍼링:캐리어 축적은 프로세스 섹션 사이에 버퍼를 생성하여 전체 라인에서 일시적인 중단의 영향을 줄이는 데 도움이 됩니다.
• 효율적인 워크샵 활용:머리 위 배치는 자재 운송 장비가 차지하는 바닥 공간의 양을 줄입니다.
• 수동 처리 감소:공작물이 캐리어에 로드되면 컨베이어는 이를 여러 생산 단계 간에 자동으로 전달할 수 있습니다.
• 다양한 제품에 대한 적응성:다양한 공작물 제품군에 맞게 맞춤형 캐리어, 행거 배열, 축적 영역 및 라우팅을 개발할 수 있습니다.
• 자동화와의 통합:컨베이어는 생산 라인 제어 시스템을 통해 스프레이 장비, 오븐, 전처리 시스템 및 기타 공정 장비와 통신할 수 있습니다.

일반적인 응용 분야

파워 및 프리 컨베이어 시스템은 다음과 같은 산업용 코팅 라인 처리 제품에 널리 적용 가능합니다.

• 자동차 부품

• 금속 가구

• 전기 캐비닛 및 인클로저

• HVAC 제품

• 기계 부품

• 농업 장비

• 금속 도어 및 프레임

• 수납 선반 및 선반

• 가공된 강철 구조물

• 일반 산업용 금속제품

시스템은 특정 프로젝트에 따라 다양한 공작물 치수 및 로딩 요구 사항에 맞게 설계될 수 있습니다.

동력 및 자유 컨베이어 대 연속 오버헤드 컨베이어

생산 능력, 공작물 특성, 공정 타이밍, 자동화 요구 사항 및 프로젝트 예산에 따라 적절한 컨베이어 유형을 선택해야 합니다.

맞춤형 출력 및 자유로운 컨베이어 설계

파워 및 프리 컨베이어는 고정된 표준 시스템으로 선택되지 않고 실제 생산 라인에 따라 설계됩니다.

중요한 설계 정보는 다음과 같습니다.

• 공작물 치수

• 최대 공작물 중량

• 통신사별 제품

• 필요한 생산 능력

• 컨베이어 속도 요구 사항

• 캐리어 간격

• 적재 및 하역 방법

• 프로세스 흐름

• 필수 축적 위치

• 공장 치수 및 공간 높이

• 장비 배치

• 필수 라우팅

• 자동화 요구사항

이러한 매개변수를 기반으로 우리는 트랙 레이아웃, 캐리어 설계, 행거 배열, 구동 시스템, 축적 섹션, 이송 메커니즘, 제어 시스템 및 전체 코팅 생산 라인과의 통합을 포괄하는 맞춤형 컨베이어 솔루션을 개발할 수 있습니다.

맞춤형 파워 및 프리 컨베이어 솔루션을 원하시면 공작물 정보, 생산 요구 사항 및 공장 레이아웃을 문의해 주세요.
