맞춤형 분체 도장 생산 라인 당사의 전문 파워 앤 프리 오버헤드 컨베이어 시스템

산업용 금속제품을 위한 유연한 자동 코팅 시스템

Power and Free 컨베이어를 갖춘 이 분말 코팅 생산 라인은 유연한 자재 처리, 제어된 생산 흐름 및 안정적인 분말 코팅 성능을 요구하는 제조업체를 위해 설계되었습니다.

Power and Free 오버헤드 컨베이어를 사용하면 다양한 프로세스 단계의 요구 사항에 따라 개별 캐리어를 정지, 축적, 해제 또는 전송할 수 있습니다. 기존의 연속 컨베이어와 비교하여 이 구성은 제품에 서로 다른 처리 시간이 필요하거나 동일한 생산 라인에서 여러 공작물 유형을 처리할 때 더 큰 유연성을 제공합니다.

완전한 코팅 시스템은 고객의 공작물 크기, 무게, 생산 능력, 코팅 요구 사항, 공장 레이아웃 및 필요한 자동화 수준에 따라 맞춤화될 수 있습니다.

주요 생산라인 구성

프로젝트 요구 사항에 따라 완전한 Power and Free 분체 코팅 라인에 다음이 통합될 수 있습니다.

• 표면 전처리 시스템

• 수분 건조 섹션

• 파워 및 프리 오버헤드 컨베이어

• 자동 분말 스프레이 부스

• 자동 정전 스프레이 건

• 수동 터치업 스테이션

• 분말 공급 및 회수 장비

• 분말 경화 오븐

• 냉각부

• 로딩 및 언로딩 스테이션

• PLC 및 HMI 제어 시스템

고정된 표준 배열을 사용하기보다는 실제 코팅 공정에 따라 장비 구성을 선택합니다.

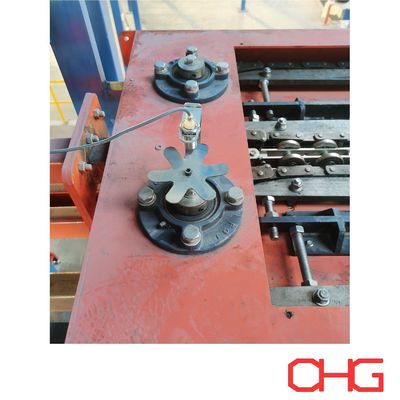

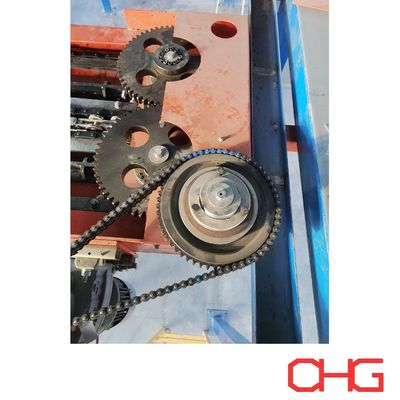

동력 및 프리 오버헤드 컨베이어

파워 및 프리 컨베이어는 별도의 파워 및 프리 트랙을 사용합니다.

동력 트랙에는 구동 체인이 포함되어 있고 캐리어는 자유 트랙을 따라 이동합니다. 적절한 결합 및 해제 메커니즘을 통해 개별 캐리어는 전체 컨베이어 시스템 내에서 독립적으로 작동할 수 있습니다.

이를 통해 공작물은 다음을 수행할 수 있습니다.

• 다양한 생산 단계 간 이동

• 지정된 공정 위치에서 정지

• 완충지역에 축적

• 생산 요구 사항에 따라 출시됨

• 컨베이어 섹션 간 이동

• 프로세스가 필요한 다른 경로를 따르십시오.

이러한 유연성은 전처리, 분무, 경화, 냉각 및 로딩 작업에 다양한 공정 시간이 필요할 수 있는 자동화 코팅 라인에 특히 유용합니다.

유연한 캐리어 및 행거 디자인

캐리어와 행거는 하나의 보편적인 디자인을 사용하기보다는 코팅되는 제품에 따라 설계됩니다.

중요한 요소는 다음과 같습니다:

• 최대 공작물 치수

• 공작물 중량

• 통신사당 제품 수

• 교수형 방향

• 무게중심

• 필요한 캐리어 간격

• 스프레이 건 접근성

• 오븐 개구부 크기

• 적재 및 하역 방법

이 시스템은 소형 산업용 부품부터 크고 무겁게 가공된 금속 제품에 이르기까지 다양한 캐리어 구성을 수용할 수 있습니다.

자동 분체 도장 공정

일반적인 생산 순서는 다음과 같이 구성될 수 있습니다.

로딩 → 전처리 → 수분 건조 → 분말 분사 → 분말 경화 → 냉각 → 검사 → 하역

1. 로딩

금속 부품은 로딩 스테이션의 적절한 행거 또는 캐리어에 장착됩니다.

로딩은 작업물의 크기와 무게에 따라 수동, 지게차 지원 또는 기타 자재 취급 장비와 통합될 수 있습니다.

2. 표면 전처리

분말을 도포하기 전에 공작물은 필요한 세척 및 화학적 전처리 공정을 거칩니다.

기판 및 코팅 요구 사항에 따라 프로세스에는 다음이 포함될 수 있습니다.

• 탈지

• 물 헹굼

• 표면 컨디셔닝

• 인산염 처리 또는 기타 전환 처리

• 최종 헹굼

제품 형상 및 생산 요구 사항에 따라 스프레이 및 침지 전처리 구성을 모두 고려할 수 있습니다.

3. 수분 건조

습식 전처리 후 가공물은 건조 섹션을 통과하여 분말 도포 전에 잔류 수분을 제거합니다.

건조하고 적절하게 준비된 표면은 안정적인 정전기 스프레이 조건을 제공하고 코팅 결함을 줄이는 데 도움이 됩니다.

4. 정전기 분말 분사

공작물은 정전기 스프레이 건이 접지된 금속 표면에 분말을 도포하는 분말 스프레이 부스로 들어갑니다.

필요한 자동화 수준에 따라 스프레이 섹션에는 다음이 포함될 수 있습니다.

• 자동 스프레이 건

• 왕복기

• 수동 터치업 건

• 분말 공급 장비

• 분말 회수 장비

자동 스프레이는 주요 표면에 반복적으로 적용할 수 있는 반면, 수동 터치업은 복잡한 기하학적 구조, 오목한 부분, 모서리 및 기타 코팅하기 어려운 위치에 사용할 수 있습니다.

5. 분말 경화

분말 도포 후 캐리어는 코팅된 작업물을 경화 오븐으로 운반합니다.

제어된 가열 조건에서 분말은 녹고 흐르며 화학적으로 교차 결합하여 연속 코팅 필름을 형성합니다.

경화 조건은 분말 사양, 피삭재 재질, 금속 두께, 요구되는 코팅 성능에 따라 결정됩니다.

6. 냉각

경화 후 공작물은 검사 및 하역 전에 냉각 영역으로 이동합니다.

생산 능력 및 사용 가능한 공장 공간에 따라 자연 냉각 또는 강제 공기 냉각을 선택할 수 있습니다.

7. 검사 및 하역

완성된 제품은 컨베이어에서 꺼내기 전에 필요한 코팅 사양에 따라 검사됩니다.

일반적인 검사 항목에는 코팅 두께, 외관, 색상, 광택, 접착력, 눈에 보이는 표면 결함 등이 포함될 수 있습니다.

캐리어 축적 및 생산 버퍼링

Power and Free 시스템의 주요 장점 중 하나는 생산 라인 내에 축적 영역을 생성할 수 있다는 것입니다.

운송업체는 전체 컨베이어 시스템을 중단하지 않고도 지정된 위치에서 대기할 수 있습니다.

완충 지역은 다음과 같이 통합될 수 있습니다.

• 스프레이 부스 이전

• 오븐을 경화하기 전에

• 로딩 스테이션에서

• 하역장에서

• 사이클 시간이 다른 프로세스 간

• 검사 또는 생산 대기 장소

이는 다양한 생산 단계를 조정하는 데 도움이 되며 라인의 한 섹션에서 일시적인 중단이 발생할 때 더 큰 유연성을 제공합니다.

유연한 컨베이어 라우팅

다양한 제품 유형이나 프로세스 요구 사항을 처리하는 생산 라인의 경우 컨베이어는 이송 및 라우팅 기능을 사용하여 설계될 수 있습니다.

레이아웃에 따라 특정 통신사는 다음을 수행할 수 있습니다.

• 다양한 코팅 섹션 입력

• 선택된 프로세스 영역 우회

• 집적구역으로 이동

• 대체 생산 경로로 이전

• 다양한 적재 또는 하역 스테이션에 도달

실제 라우팅 배열은 고객의 생산 프로세스 및 작업장 레이아웃에 따라 결정됩니다.

PLC 기반 컨베이어 및 공정 제어

파워 및 프리 컨베이어는 전체 분체 도장 라인의 제어 시스템과 통합될 수 있습니다.

프로젝트에 따라 PLC와 HMI 시스템은 다음을 조정할 수 있습니다.

• 컨베이어 작동

• 캐리어 이동

• 정지 및 해제 위치

• 축적 구역

• 컨베이어 속도

• 공작물 감지

• 프로세스 라우팅

• 장비 연동

• 스프레이 장비 작동

• 오븐 작동

• 오류 경보 및 상태 모니터링

이러한 통합을 통해 자재 취급 및 코팅 장비가 조화로운 생산 시스템으로 작동할 수 있습니다.

안전 및 장비 보호

컨베이어 레이아웃, 작업물의 특성, 작동 환경에 따라 적절한 안전 조치를 포함할 수 있습니다.

여기에는 다음이 포함될 수 있습니다.

• 비상 정지 장치

• 캐리어 위치 감지

• 컨베이어 과부하 보호

• 장비 연동

• 기계적 보호

• 오류 경보

• 필요한 경우 충돌 방지 제어

• 적재 및 하역 구역에서 작업자 보호

안전 구성은 실제 생산 라인에 따른 세부 엔지니어링 과정에서 결정됩니다.

주요 장점

유연한 공작물 운송

개별 캐리어 제어를 통해 다양한 공정 시간과 생산 순서로 공작물을 조정할 수 있습니다.

효율적인 생산 흐름

축적 및 제어된 캐리어 방출은 코팅 라인의 여러 섹션 사이에서 재료 이동의 균형을 맞추는 데 도움이 됩니다.

수동 처리 감소

캐리어에 로드되면 공작물은 여러 코팅 공정을 통해 자동으로 운반될 수 있습니다.

작업장 공간의 효율적인 활용

오버헤드 컨베이어 배열을 통해 공정 장비, 작업자, 유지 관리 및 자재 취급을 위해 더 많은 바닥 공간을 확보할 수 있습니다.

다양한 제품에 적합

맞춤형 캐리어, 행거, 간격 및 라우팅을 통해 시스템은 다양한 금속 부품에 적합합니다.

확장 가능한 자동화

컨베이어는 필요한 자동화 수준에 따라 자동 분사 장비, 공정 제어 시스템 및 기타 생산 장비와 통합될 수 있습니다.

일반적인 응용 분야

Power 및 Free 분체 코팅 라인은 다음과 같은 제품을 위해 설계될 수 있습니다.

• 자동차 부품

• 전기 캐비닛 및 인클로저

• HVAC 제품

• 금속 가구

• 보관 선반 및 선반

• 기계 부품

• 농업 장비

• 금속 도어 및 프레임

• 가공된 철강 제품

• 일반 산업용 금속부품

맞춤형 파워 및 프리 파우더 코팅 라인

각 생산 라인은 고객의 실제 제조 요구 사항을 중심으로 설계되었습니다.

시스템 설계에 필요한 주요 정보는 다음과 같습니다.

• 공작물 재료

• 최대 크기

• 최대 무게

• 통신사별 제품

• 필요한 생산 능력

• 코팅 사양

• 전처리 요구 사항

• 색상 수 및 색상 변경 빈도

• 공장 치수 및 공간 높이

• 사용 가능한 난방 에너지

• 적재 및 하역 요구 사항

• 필수 축적 위치

• 자동화 수준

이러한 매개변수를 기반으로 당사는 Power and Free 컨베이어, 캐리어 및 행거 시스템, 전처리 장비, 분말 스프레이 부스, 분말 도포 및 회수 장비, 경화 시스템, 냉각 섹션, 제어 시스템 및 전체 생산 라인 레이아웃을 포괄하는 맞춤형 솔루션을 개발할 수 있습니다.

맞춤형 Power and Free 분체 코팅 라인 제안 및 견적을 원하시면 공작물 정보 및 생산 요구 사항을 당사에 문의하십시오.
