사용자 정의 컨베이어 트랙 부품 생산을위한 자동 파우더 코팅 라인

맞춤형 자동 분체 도장 라인 (파워 앤 프리 컨베이어 포함)

다양한 산업용 금속 부품을 위한 유연한 분체 도장 시스템

이 자동 분체 도장 생산 라인은 다양한 치수, 모양, 무게 및 도장 요구 사항을 가진 금속 부품을 위해 설계되었습니다. 이 시스템은 자동 분체 도장과 유연한 자재 취급을 결합하여 산업 표면 마감에 효율적인 솔루션을 제공합니다.

이 라인은 내구성이 뛰어난 PVC 분체 스프레이 부스와 파워 앤 프리 오버헤드 컨베이어 시스템을 갖추고 있습니다. 작업물은 컨베이어에 수동으로 적재되고, 주요 도장 공정을 거쳐 자동으로 이송되며, 경화 및 냉각 후 수동으로 하역됩니다.

이 구성은 자동화와 유연성의 실용적인 조합을 제공하여 여러 제품 유형 또는 다양한 생산 요구 사항을 가진 작업물을 처리하는 제조업체에 적합합니다.

주요 생산 라인 특징

시스템은 다음과 같이 구성할 수 있습니다:

• PVC 분체 스프레이 부스

• 자동 정전 분체 스프레이 건

• 필요한 경우 수동 터치업 스테이션

• 파워 앤 프리 오버헤드 컨베이어

• 맞춤형 캐리어 및 행거

• 분체 공급 및 회수 장비

• 분체 경화 시스템

• 냉각 섹션

• 수동 적재 및 하역

• PLC 기반 생산 제어

자세한 장비 구성은 고객의 작업물, 생산 능력, 도장 사양 및 공장 조건에 따라 결정됩니다.

PVC 분체 스프레이 부스

분체 도장 섹션은 자동 분체 도장 작업에 적합한 PVC 스프레이 부스를 사용합니다.

부스의 치수 및 내부 배열은 다음과 같은 요인에 따라 설계됩니다:

• 최대 작업물 치수

• 작업물 걸이 방향

• 컨베이어 위치

• 자동 스프레이 건 수

• 수동 터치업 요구 사항

• 분체 회수 방법

• 생산 능력

• 색상 변경 요구 사항

부스는 분체 추출 및 회수 장비와 통합되어 과도하게 분사된 분체를 수집하고 적절한 분사 조건을 유지할 수 있습니다.

자동 분체 도장

작업물은 컨베이어 시스템을 통해 스프레이 부스로 자동으로 들어가며, 여기서 정전 분체 스프레이 건이 접지된 금속 표면에 충전된 분체 입자를 도포합니다.

제품 형상에 따라 스프레이 섹션에는 다음이 포함될 수 있습니다:

• 자동 정전 스프레이 건

• 왕복기

• 분체 공급 장비

• 수동 터치업 건

• 분체 회수 장비

자동 분사는 일반 생산에 대해 반복 가능한 분체 도장을 제공하며, 모서리, 움푹 들어간 부분, 용접 구조물 및 기타 도달하기 어려운 영역에 대해 수동 터치업을 추가할 수 있습니다.

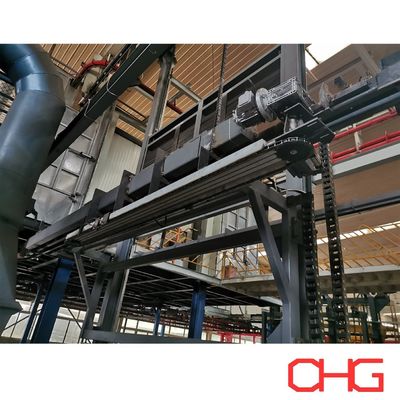

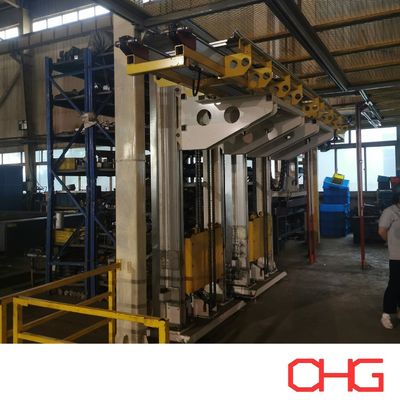

파워 앤 프리 오버헤드 컨베이어

생산 라인은 유연한 작업물 운송을 위해 파워 앤 프리 컨베이어를 채택합니다.

기존의 연속 오버헤드 컨베이어와 달리 파워 앤 프리 시스템은 개별 캐리어가 다양한 공정 단계의 요구 사항에 따라 정지, 축적, 해제 및 이송될 수 있도록 합니다.

이를 통해 다음이 가능합니다:

• 다른 사이클 시간을 가진 공정 조정

• 축적 버퍼 생성

• 지정된 스테이션에서 캐리어 정지

• 생산 섹션 간 작업물 이동 제어

• 다른 제품 유형에 대한 생산 흐름 조정

• 불필요한 수동 자재 이송 감소

캐리어 간격, 컨베이어 경로, 행거 설계, 하중 용량 및 작동 속도는 실제 작업물 및 필요한 생산량에 따라 맞춤 설정됩니다.

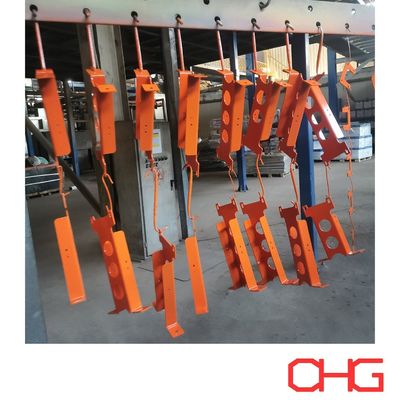

수동 적재 및 하역

수동 적재 및 하역은 다양한 치수와 형상을 가진 부품을 처리할 때 유연성을 제공합니다.

적재 스테이션에서 작업자는 맞춤형 행거 또는 캐리어에 작업물을 배치합니다. 그런 다음 파워 앤 프리 컨베이어가 생산 공정을 통해 이들을 운송합니다.

도장, 경화 및 냉각이 완료된 후 완성된 작업물은 하역 구역으로 돌아와 수동으로 제거됩니다.

크거나 무거운 제품의 경우, 필요한 경우 지게차 또는 기타 자재 취급 장비와 적재 및 하역 배열을 조정할 수도 있습니다.

일반적인 분체 도장 공정

프로젝트 범위에 따라 완전한 분체 도장 라인에는 다음이 포함될 수 있습니다:

적재 → 표면 전처리 → 습기 건조 → 분체 스프레이 → 분체 경화 → 냉각 → 검사 → 하역

표면 전처리

금속 부품은 분체 도포 전에 세척 및 화학 처리됩니다.

전처리 공정은 기판 재료, 표면 상태 및 필요한 부식 성능에 따라 선택됩니다.

습기 건조

습식 전처리 후, 작업물이 분체 스프레이 부스로 들어가기 전에 잔여 습기가 제거됩니다.

분체 스프레이

자동 정전 스프레이 건이 접지된 작업물에 분체를 도포합니다. 추가 도장이 필요한 경우 수동 터치업을 포함할 수 있습니다.

분체 경화

도장된 부품이 경화 오븐에 들어가면 제어된 가열로 인해 분체가 녹고 흐르고 화학적으로 가교되어 연속적인 코팅 필름을 형성합니다.

경화 조건은 분체 제조업체의 사양 및 작업물의 열 특성에 따라 선택됩니다.

냉각 및 검사

경화 후 제품은 하역 전에 냉각됩니다. 그런 다음 완성된 부품은 코팅 두께, 외관, 접착력, 색상, 광택 및 기타 프로젝트별 품질 요구 사항에 대해 검사할 수 있습니다.

맞춤 설계된 분체 도장 솔루션

당사의 분체 도장 생산 라인은 단일 고정 구성에 기반하지 않습니다. 각 시스템은 고객의 제조 요구 사항에 따라 설계됩니다.

기술 평가 및 견적을 위해 다음 정보가 특히 유용합니다:

• 작업물 재료

• 제품 도면 또는 사진

• 최대 치수

• 최대 무게

• 필요한 시간당 또는 일일 용량

• 캐리어당 제품 수

• 필요한 코팅 성능

• 전처리 요구 사항

• 분체 사양

• 색상 수

• 색상 변경 빈도

• 공장 치수 및 내부 높이

• 사용 가능한 난방 에너지

• 현지 전기 사양

• 적재 및 하역 방법

• 필요한 자동화 수준

이 정보를 바탕으로 적절한 생산 공정, 장비 구성, 파워 앤 프리 컨베이어 레이아웃, PVC 분체 스프레이 부스, 분체 도포 및 회수 시스템, 경화 솔루션, 제어 시스템 및 전체 라인 배열을 개발할 수 있습니다.

맞춤형 분체 도장 라인 제안 및 견적을 위해 작업물 사양 및 생산 요구 사항을 알려주시면 연락드리겠습니다.
